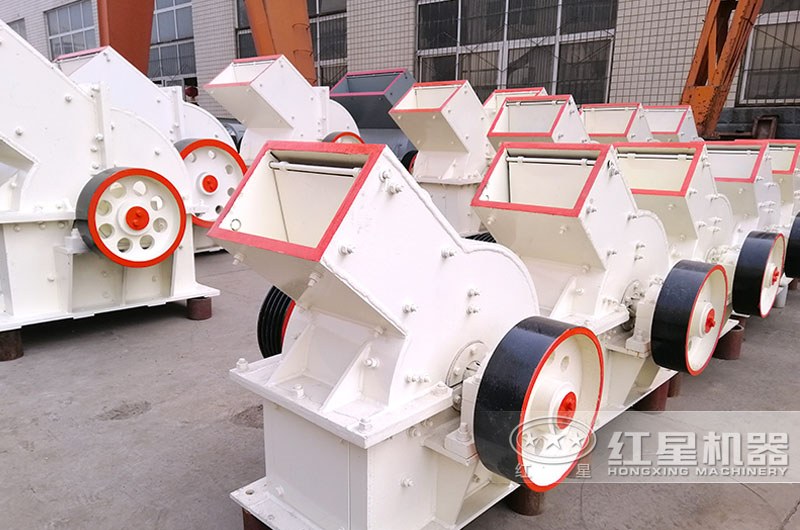

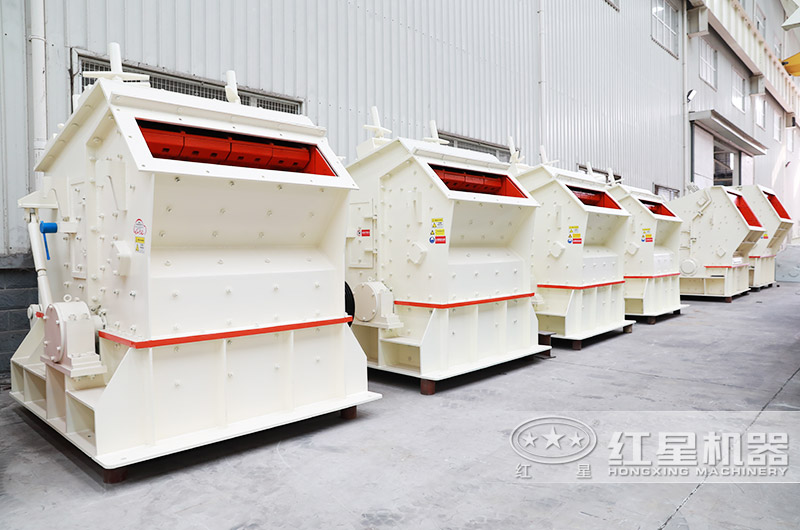

δ角是錘式破碎機板錘外圓切線，也就是物料沖向反擊板的運動方向與反擊板垂線之間的夾角，一般δ=2°左右。它是建立在以下觀點基礎上，即物料與反擊板的表面應是垂直沖撞，這樣破碎效果較好，襯板磨損又少。若δ=0°，即物料與反擊板垂百沖撞，該樣的反擊板曲線應該是一條漸開線，但漸開線又難制造，故反擊板的形式主要有折線和弧線兩種。具體情況另文探討。

第一級反擊板的排料口處一段反擊板的位置是由o1、emin和l值來確定。已知，o1=15°，其余兩種規格θ115°。這是因為第二級反擊板排料口都偏向轉子水平中心線，故θ115°~19°。emin=0.1d，有兩段折線反擊板，若是有三段折線的反擊板，而第三段l值也各不相同，這主要是由反擊板懸掛點和反擊板本身結構所決定。

對干第二級反擊板來說，應盡可能靠后，而且下端排料口接近轉子水平中心線。就是說一般02=60°~77°，盡量選擇02較大值，這會增加細碎效果。第一級反擊板第三段與第二級反擊板第二段之間相互位置是由y角確定，y=60°~73°。

當02和emin確定后，結合y角大小便可確定第二級反擊板第二段的位置，這樣第二級反擊板位置也基本確定。從而最后完成了反擊式破碎機破碎腔設計。

最后將破碎腔主要結構參數歸納在表2中。

通過上一篇文章（破碎機轉子直徑與轉子長度決定破碎腔參數）表1中所列數據均以轉子直徑為基準所求得，因此參考表中數據可以設計任何規格反擊式破碎機破碎腔，故它具有通用性。

對照表1中所示破碎腔結構參數，不難看出，表中所列4個規格的破碎機以PF-1315型反擊式破碎機破碎腔比較優越。

δ角是板錘外圓切線，也就是物料沖向反擊板的運動方向與反擊板垂線之間的夾角，一般δ=2°左右。它是建立在以下觀點基礎上，即物料與反擊板的表面應是垂直沖撞，這樣破碎效果較好，襯板磨損又少。

若δ=0°，即物料與反擊板垂百沖撞，該樣的反擊板曲線應該是一條漸開線，但漸開線又難制造，故反擊板的形式主要有折線和弧線兩種。具體情況另文探討。第一級反擊板的排料口處一段反擊板的位置是由o1、emin和l值來確定。已知，o1=15°，其余兩種規格θ115°。

這是因為第二級反擊板排料口都偏向轉子水平中心線，故θ115°~19°。emin=0.1d，有兩段折線反擊板，若是有三段折線的反擊板，而第三段l值也各不相同，這主要是由反擊板懸掛點和反擊板本身結構所決定。

還可以看出，4種不同規格破碎機，破碎腔所對應的圓弧長度都不同，即轉子對應的角度θ=02+(90°－α)不同，其中以02大，所對應的圓弧長度較長為好。
