立軸整形制砂機是一種適用于中等硬度、軟或者是硬度偏高石頭的粉碎、制砂、整形作業，所加工出來的機制砂是混凝土、建筑用砂的主理想砂石骨料；本文就立軸整形制砂機型號及參數、以及結構特點為您詳細介紹；

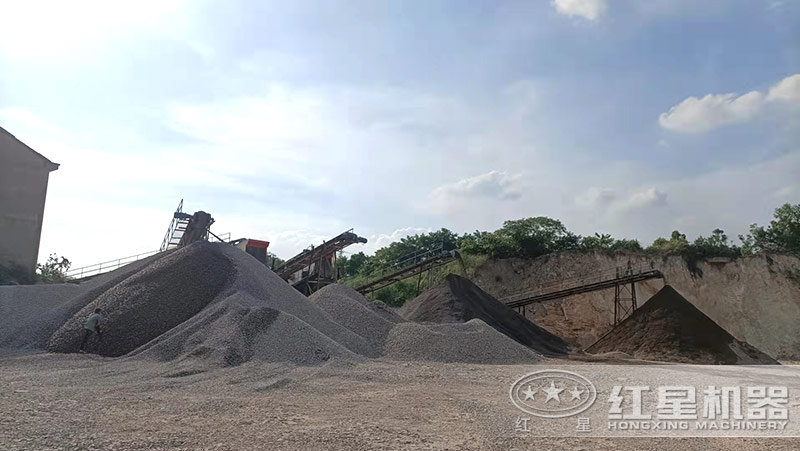

制砂現場中立軸整形制砂機是關鍵設備
立軸整形制砂機結構、圖片
立軸整形制砂機結構由分料斗、分料器、渦流破碎腔、葉輪、主軸總成、底座、傳動裝置、潤滑系統組成。

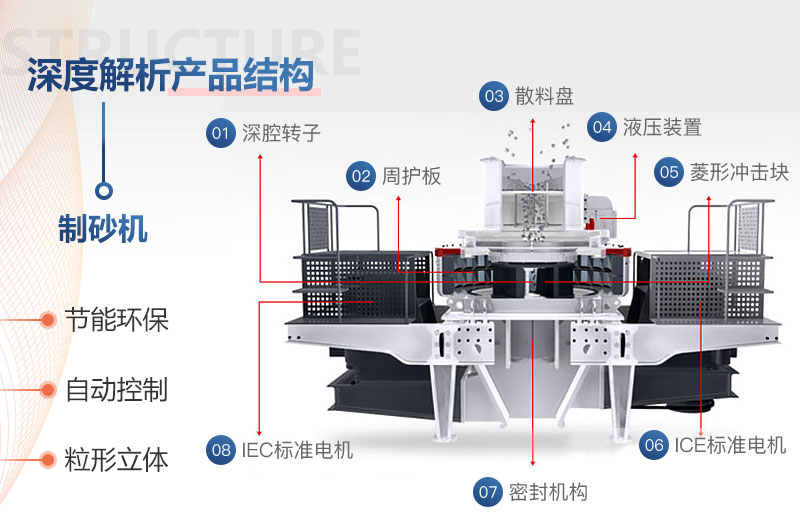

立軸整形制砂機結構組成圖
- 1進料斗
制砂機進料的結構為一倒立的棱臺體，進料口設置耐磨環，從給料設備的來料經過進料斗進入制砂機。
- 2分料器
作用是物料經由中心入料管直接進入葉輪被逐漸加速到較高速拋射出去，不增加功率消耗，增加生產能力，提高破碎效率。
- 3渦流破碎腔
固定在渦流破碎腔的上部圓柱段，葉輪高速旋轉產生氣流，在渦流腔內通過分料器，葉輪形成內部自循環系統。
- 4葉輪
安裝在主軸總成端頭上，用圓錐套和鍵聯傳遞扭矩，高速旋轉葉輪是制砂機的關鍵部件
- 5潤滑系統
作用是向作相對運動的零件表面輸送定量的清潔潤滑油，以實現液體摩擦，減小摩擦阻力，減輕機件的磨損。
立軸整形制砂機型號及參數
立軸整形制砂機又稱為新型制砂機設備；其型號規格比較多，常分為HVI制砂機和VSI制砂機兩大類型；其性能在各種礦石細破設備中起著重要的作用，集兩種破碎模式于一體；并可連續運轉72小時不停機；
1HVI制砂機
進料粒度尺寸：處理硬料30-50mm，處理軟料35-55mm
整形制砂能力：制砂能力50-498t/h；整形能力90-585t/h；

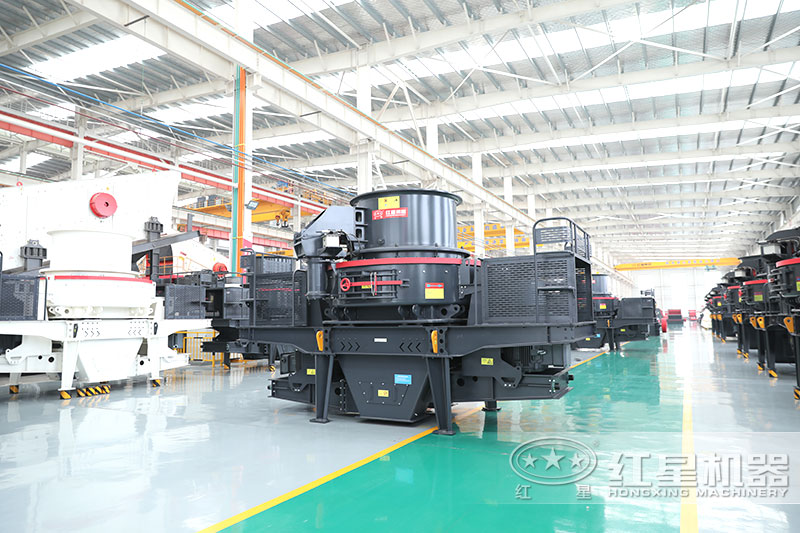

HVI制砂機
| 型 號 | 硬料 | 軟料 | 制砂 | 整形 | 電機功率 |
| 最大進料粒度 （mm） |
通過量 （t/h） |
||||
| HVI 0815 | <30 | <35 | 50-140 | 90-230 | 2×75 |
| HVI 0818 | <30 | <35 | 60-190 | 110-283 | 2×90 |
| HVI 0922 | <35 | <40 | 70-210 | 150-330 | 2×110 |
| HVI 0926 | <35 | <40 | 85-240 | 170-380 | 2×132 |
| HVI 1032 | <40 | <45 | 130-278 | 180-400 | 2×160 |
| HVI 1040 | <40 | <45 | 180-284 | 250-440 | 2×200 |
| HVI 1263 | <50 | <55 | 320-498 | 370-585 | 2×315 |
2VSI制砂機
進料粒度尺寸：處理硬料30-45mm，處理軟料35-50mm；
整形制砂能力：瀑落與中心進料方式下80-650t/h；全中心進料方式下40-365t/h；
VSI制砂機
| 型號 | VSI 7611 | VSI 8518 | VSI 9526 | VSI 1140 | VSI 1145 | VSI 1150 | |
| 處理量 (t/h) |
瀑落與中心進料 | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
| 全中心進料 | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
| 最大入料尺寸 （mm） |
軟料 | 35 | 40 | 45 | 50 | 50 | 50 |
| 硬料 | 30 | 35 | 40 | 40 | 45 | 45 | |
| 轉速（r/min） | 1700-1890 | 1520-1690 | 1360-1510 | 1150-1300 | 1150-1300 | 1150-1300 | |
| 電機功率 | 4P 110 | 4P 180 | 4P 264 | 4P 400 | 4P 440 | 4P 500 | |
| 外形尺寸（長×寬×高）（mm） | 4100×2250×2300 | 4160×2360×2500 | 4540×2500×2830 | 5500×2750×3100 | 5500×2750×3100 | 5500×2750×3100 | |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
立軸整形制砂機型號規格比較多，以上介紹兩種類型可供用戶選擇，這兩種類型的立軸整形制砂機均具有出料粒度小、粒型均勻且能夠變?nèi)壠扑闉槎纹扑?，工藝流程簡單，采用雙電機配置，作業效率高；同時在外形結構設計上設有開門裝置便于停機觀察；
粉碎方式按照石打石或者是石打鐵，經過處理后的機制砂成品多呈立方體，且針片狀含量少，非常適用于骨料整形以及人工制砂作業中，像一些高要求的公路、鐵路用骨料的生產加工。
立軸整形制砂機破碎后成品規格好
立軸整形制砂機吃多大原料，價格是多少
立軸整形制砂機吃多大原料？從設備的型號參數可知，可通過55mm左右的石料；像一些粒度比較小的砂石原料小于55mm則可直接用于制砂，不需要再次破碎加工；
立軸整形制砂機多少錢一臺？價格是多少；市場上價格有20萬左右的；也有50左右的；其價格高低不等；原因在于設備的質量、型號選型、以及廠家類型；
紅星機器立軸整形制砂機價格工廠直銷
紅星機器立軸整形制砂機價格比較便宜，是專門生產各種制沙設備、破碎設備的大型礦山設備制造廠商，有自己的加工生產車間、配套生產技術、完善的售后團隊；并且生產的立軸整形制砂機型號全，用戶可來廠實地考察，為您免費提供型號選型指導；
立軸整形制砂機價格沒有任何中間商賺差價，直接工廠價直銷，紅星機器專門為您打造滿意的生產機制砂設備；省去安裝顧慮，售后人員現場指導安裝、調試，確保設備穩定運行；哪家的立軸制砂機型號全、價格優惠？紅星機器廠家是不錯的選擇；想要了解詳細的設備價格等

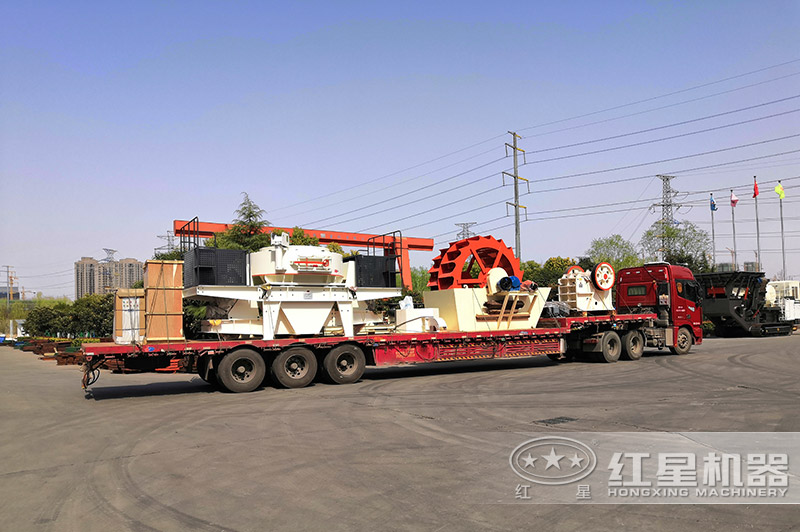

紅星機器立軸整形制砂機發貨
